铝合金桥架简介：


铝合金桥架由铝合金挤压成形，尺寸精度高，强度高，外观美观，重量轻，承载能力大:铝合金电缆桥架表面喷砂氧化产生天然氧化保护膜，对大气和化学介质具有非常强的耐腐蚀能力，铝合金桥架是现代工业、现代防卫、现代高新技术，十分重要

铝合金桥架用途：

铝合金桥架具有优良的耐腐蚀性,常用于发电厂、化工厂、石化、造船等领域,特别适用于生产站的高腐蚀环境。

铝合金托盘基板可根据需要采用平板结构或凸饰冲压结构。

形成的阶梯边缘和横档使桥梁表面明亮。合理的加工工艺和连接方式，方便了桥架设备。大跨度圆盘直通式可满足6米的承载能力。
铝合金桥架细节图：

铝合金托盘式桥架

铝合金槽式桥架

铝合金梯式桥架

铝合金桥架厚度国家标准：

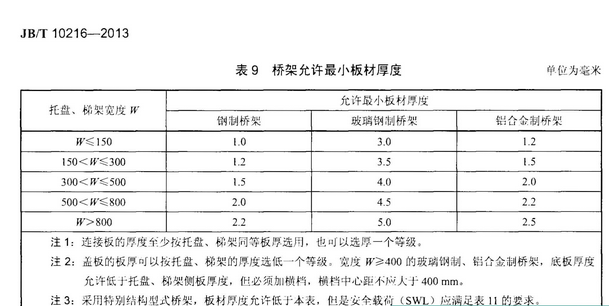

根据JB/T10216-2013《电控配电用电缆桥架》标准铝合金桥架厚度标准如下图：
铝合金桥架宽度≤150，最小允许板材厚度1.2mm

150＜铝合金桥架宽度≤300，最小允许板材厚度1.5mm

300＜铝合金桥架宽度≤500，最小允许板材厚度2.0mm

500＜铝合金桥架宽度≤800，最小允许板材厚度2.2mm

铝合金桥架宽度＞800，最小允许板材厚度2.5mm
